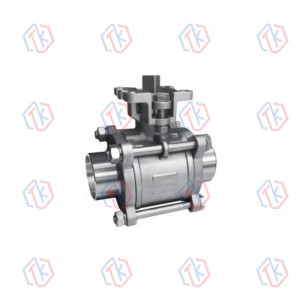

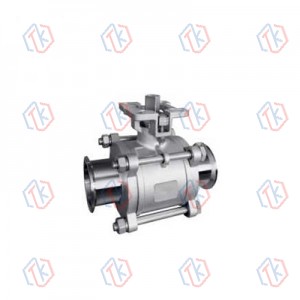

高平臺衛生級快裝、焊接球閥
產品結構
主要零件材料
|
材料名稱 |
碳鋼 |
不銹鋼 |
|
|
閥體 |
A216WCB |
A351 CF8 |
A351 CF8M |
|
閥蓋 |
A216WCB |
A351 CF8 |
A351 CF8M |
|
球體 |
A276 304/A276 316 |
||
|
閥桿 |
2Cd3 / A276 304 / A276 316 |
||
|
閥座 |
聚四氟乙烯、聚四氟乙烯 |
||
|
填料 |
聚四氟乙烯/柔性石墨 |
||
|
壓蓋 |
A216 WCB |
A351 CF8 |
|
|
螺桿 |
A193-B7 |
A193-B8M |
|
|
螺母 |
A194-2H |
A194-8 |
|

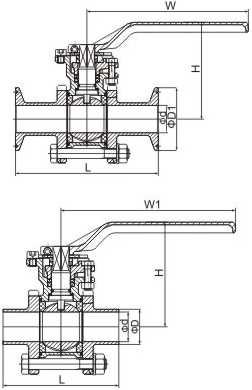

?主要外形尺寸
|
DN |
INCH |
L |
D |
D |
W |
H |
|
20 |
3/4″ |
155.7 |
15.8 |
19.1 |
130 |
70.5 |
|
25 |
1″ |
186.2 |
22.1 |
25.4 |
140 |
78 |
|
32 |
1 1/4″ |
195.6 |
28.5 |
31.8 |
140 |
100 |
|
40 |
1 1/2″ |
231.6 |
34.8 |
38.1 |
170 |
115.5 |
|
50 |
2″ |
243.4 |
47.5 |
50.8 |
185 |
125 |
|
65 |
2 1/2″ |
290.2 |
60.2 |
63.5 |
220 |
134 |
|
80 |
3″ |
302.2 |
72.9 |
76.2 |
270 |
160 |
|
100 |
4″ |
326.2 |
97.4 |
101.6 |
300 |
188 |
