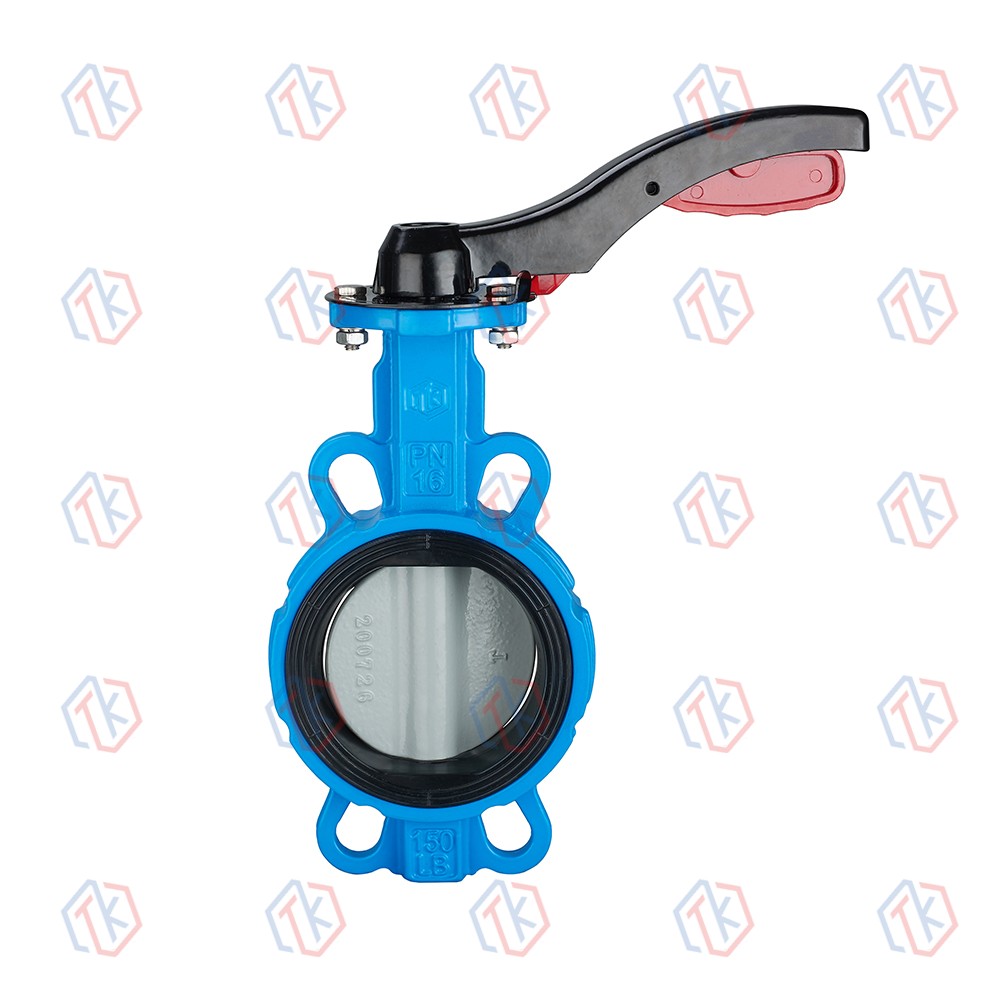

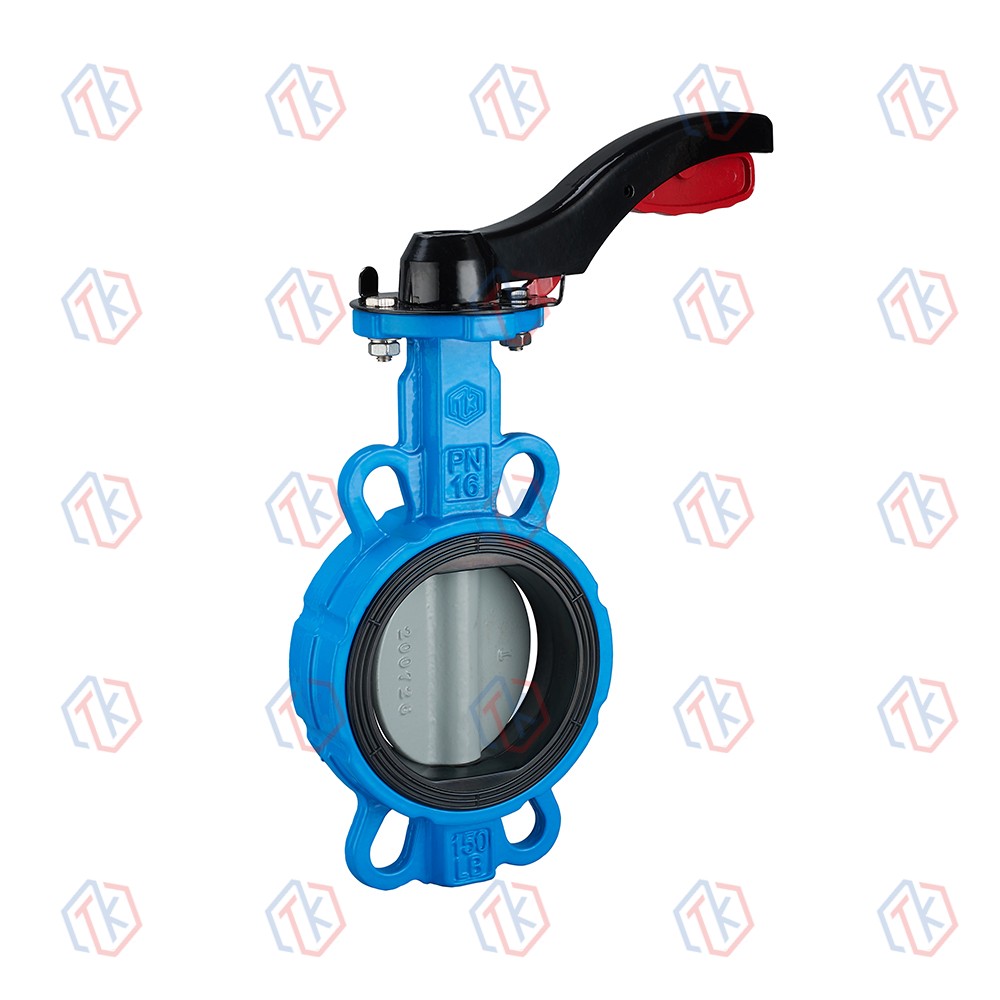

手柄對夾蝶閥
產品特點
1、結構簡單，操作方便;
2、安裝簡便，密封性能好;
3、使用壽命長、可靠性高;
4、零件互接性好，標準接口尺寸，靈活配備各種操作機構運行。
5、采用無銷無靠背結構，密封更可靠。
工作原理
通過旋轉手柄或手輪控制密封嫌板的轉動，控制閥門的開啟、關閉和調節流量。
技術參數
標準∶GB12238-89/EN 593
壓力∶PN16/PN25
尺寸∶DN40-DN1200
溫度∶-20℃-100℃
閥體：球磨鑄鐵鋼/合金
閥板∶球墨鑄鐵/不銹鍋/鋁青銅/尼龍涂層
閥桿∶不銹鋼
閥座∶EPDM/NBR/VITON/PTFE等
主要零件材料
|
閥體 |
閥板 |
閥桿 |
閥座 |
|
球墨鑄鐵 |
球墨鑄鐵 |
SS420 |
EPDM |
|
鑄鋼 |
SS304/316/316L |
SS316 |
NBR |
|
不銹鋼 |
鋁青銅 |
? SS316 L |
PTFE |
|
雙相鋼 |
…… |
…… |
VITON |

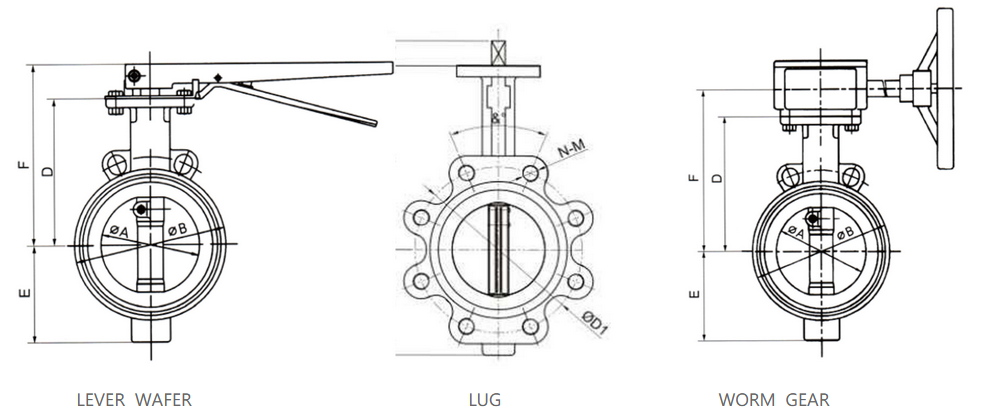

產品結構
主要尺寸和重量
|
INCH |
DN |
ΦA |
ΦB |
D |
E |
F |
NOTE |
|
2 |
50 |
50 |
105 |
116 |
57 |
147 |
手柄操作或蝸輪蝸桿操作 |
|
2-1/2 |
65 |
65 |
65 |
121 |
70 |
152 |
|
|
3 |
80 |
80 |
140 |
130 |
76 |
164 |
|
|
4 |
100 |
100 |
155 |
150 |
100 |
181 |
|
|
5 |
125 |
125 |
190 |
162 |
125 |
193 |
|
|
6 |
150 |
150 |
216 |
190 |
140 |
221 |
|
|
8 |
200 |
200 |
271 |
215 |
170 |
251 |
蝸輪蝸桿傳動 |
|
10 |
250 |
250 |
326 |
250 |
202 |
286 |
|
|
12 |
300 |
300 |
376 |
300 |
235 |
338.5 |
|
|
14 |
350 |
325 |
422 |
350 |
248 |
390 |
|
|
16 |
400 |
375 |
483 |
360 |
270 |
443 |
|
|
18 |
450 |
425 |
425 |
400 |
327 |
483 |
|
|
20 |
500 |
475 |
475 |
430 |
355 |
534 |
|
|
24 |
600 |
575 |
575 |
517 |
417 |
638 |
相關產品
-
Y型內螺紋過濾器
產品結構 主要零件材料 材料名稱 SY11-(16-64)C SY11-(16-64)P SY11-(16-64)R 閥體 WCB ZG1CN8Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 閥蓋 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 過濾網 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 墊片 聚四氟乙烯 主要尺寸和重量 DN G L W B H 8 1/4″ 64 12 24 44 10 3/8″ 64 12 24 44 15 1/2″ 64 14 26 44 20 3/4″ 75 15 32 52 25 1″ 89 17 41 ...
-
國標、德標截止閥
產品概述 J41H、J41Y、J41W國標截止閥的啟閉件為圓柱形蝶板，密封面為平面或圓錐形，蝶板沿流體中心線作直線運動。國標截止閥僅適用于完全全開和全關，一般不調節流量，自定義允許調節和節流。 產品結構 主要尺寸和重量 PN16 DN L D D1 D2 F B B Z-ΦD JB/T 79 HG/T 20592 JB/T 79 HG/T 20592 JB/T 79 HG/T 20592 15 130 95 95 65 45 2 14 16 4-Φ14 4-Φ14 20 150 105 105 75 55 2 14 18 4-Φl4 4-Φ14 25 160 115 115 85 65 2 14 18 4-Φ1...
-
靜態平衡閥
主要零件材質 操作步驟 產品結構
-

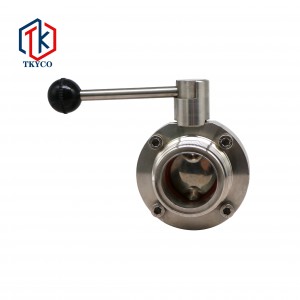

焊接蝶閥
產品結構 主要外形尺寸 SPECIFICATIONS(ISO) A B D L H KG 20 50 78 19.05 130 82 1.2 25 50 78 25.4 130 82 1.2 32 50 78 31.8 130 82 1.05 38 50 86 38.1 130 86 1.2 51 52 102 50.8 140 96 1.7 63 56 115 63.5 150 103 2.1 76 56 128 76.1 150 110 2.4 89 60 139 88.9 170 116 2.7 102 64 154 101.6 170 122 3.05 108 64 159 108 170 126 3.1...
-

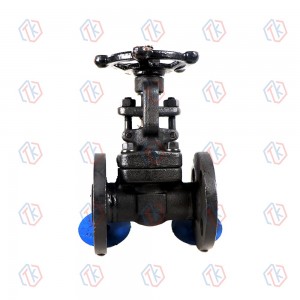

鍛鋼法蘭閘閥
產品描述 鍛鋼閘閥流體阻力小，開啟、關閉所需力矩小，可用于介質在環網管道的兩個方向流動，即介質的流動不受限制。全開時，工作介質對密封面的沖蝕比截止閥小。結構簡單，制造工藝好，結構長度短。 產品結構 主要尺寸及重量 Z41W.H.Y? ? ? ? ? GB PN16-160 SIZE PN L(MM) PN L(MM) PN L(MM) PN L(MM) PN L(MM) PN L(MM) in mm 1/2 15 PN16 130 PN25 130 PN40 130 PN63 170 PN100 170 PN160 170 3/4 20 150 150 150 190 ...
-

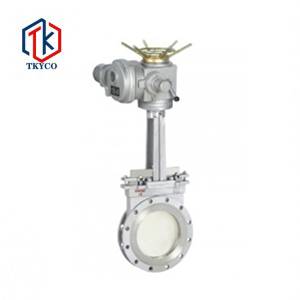

電動對夾刀閘閥
