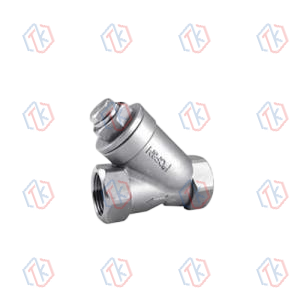

Y型內螺紋過濾器
產品結構
主要零件材料
|
材料名稱 |
SY11-(16-64)C |
SY11-(16-64)P |
SY11-(16-64)R |
|
閥體 |
WCB |
ZG1CN8Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥蓋 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
過濾網 |
ICr18Ni9Ti |
ICr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
墊片 |
聚四氟乙烯 |
||
主要尺寸和重量
|
DN |
G |
L |
W |
B |
H |
|
8 |
1/4″ |
64 |
12 |
24 |
44 |
|
10 |
3/8″ |
64 |
12 |
24 |
44 |
|
15 |
1/2″ |
64 |
14 |
26 |
44 |
|
20 |
3/4″ |
75 |
15 |
32 |
52 |
|
25 |
1″ |
89 |
17 |
41 |
64 |
|
32 |
1?1/4″ |
102 |
20 |
49 |
68 |
|
40 |
1 1/2″ |
118 |
20 |
56 |
76 |
|
50 |
2″ |
139 |
22 |
69 |
88 |
|
65 |
2 1/2″ |
180 |
28 |
84 |
110 |
|
80 |
3″ |
200 |
32 |
98 |
135 |
相關產品
-
自力式壓差平衡閥
產品結構 產品特點及用途
-
靜音止回閥
法蘭式靜音止回閥該閥由閥體、閥座、導流體、閥瓣、軸瓦及彈簧等零件組成。 內部流道采用流線型設計，壓力損失小，閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。 該閥主要用于給水、排水、消防、暖通系統，可安裝于水泵出口處，防止介質倒流及水錘對泵的損壞。 主要零件材料 零件名稱 材料 閥體、導流體 鑄鐵、鑄鋼 閥座、軸瓦、閥瓣、軸 青銅或不銹鋼 彈簧 不銹鋼 主要技術參數 公稱壓力 1.0 1.6 2.5 較高工作壓力 1.0 1.6 2.5 密封試驗壓力 ...
-

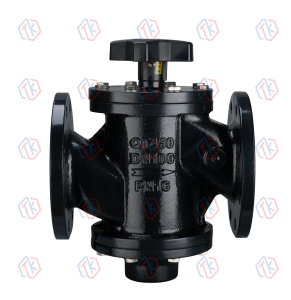

壓差動態平衡閥
