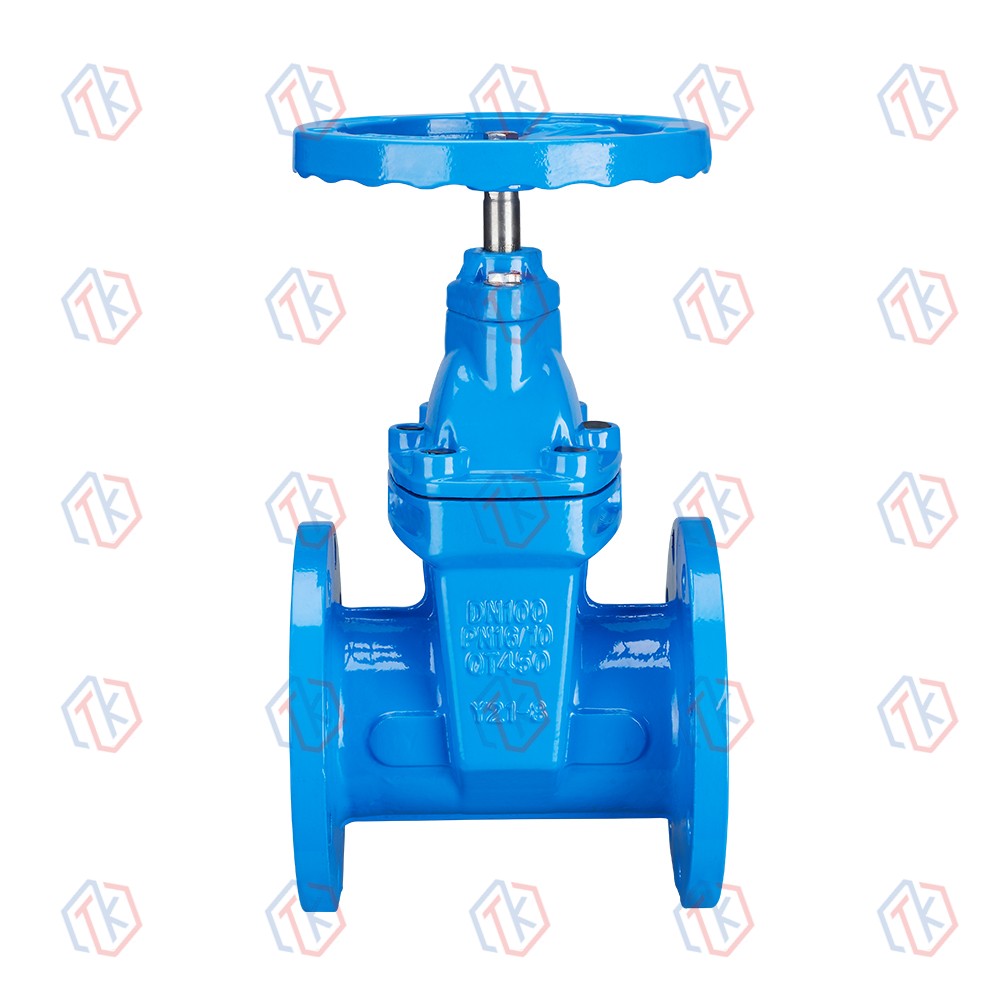

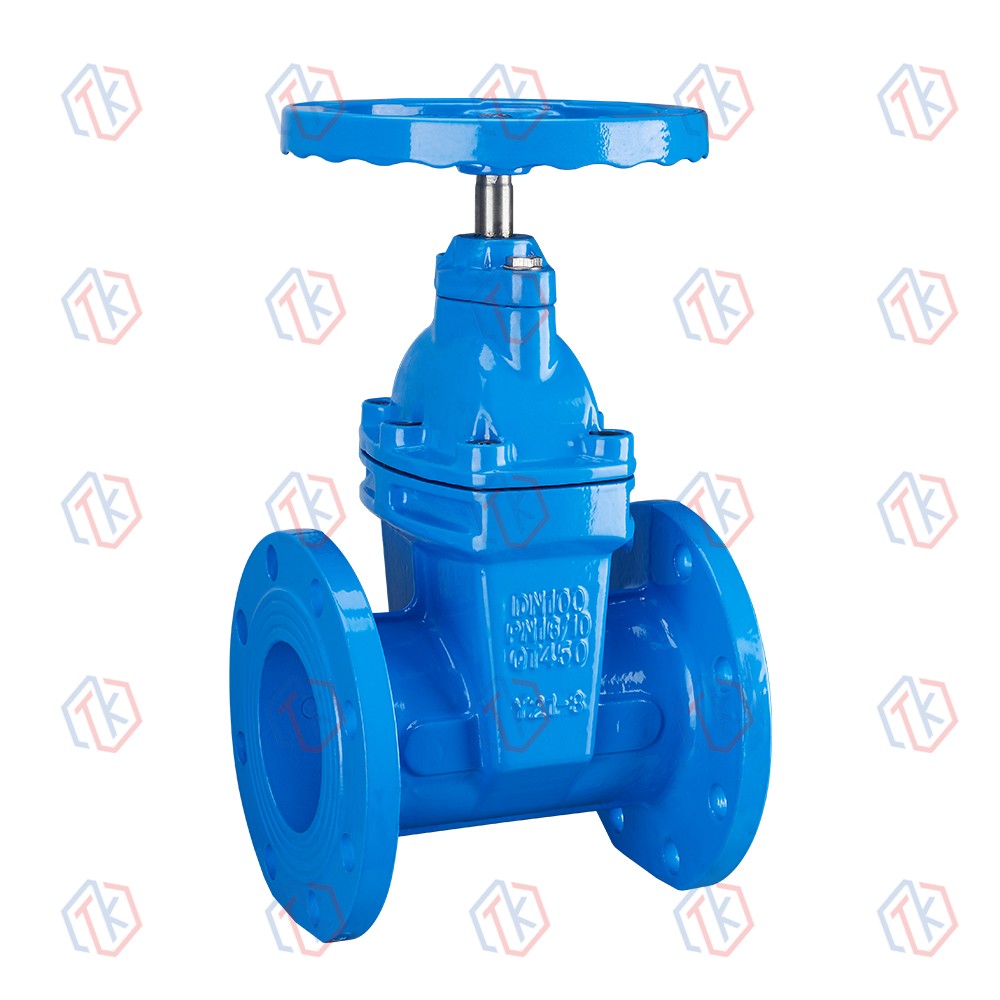

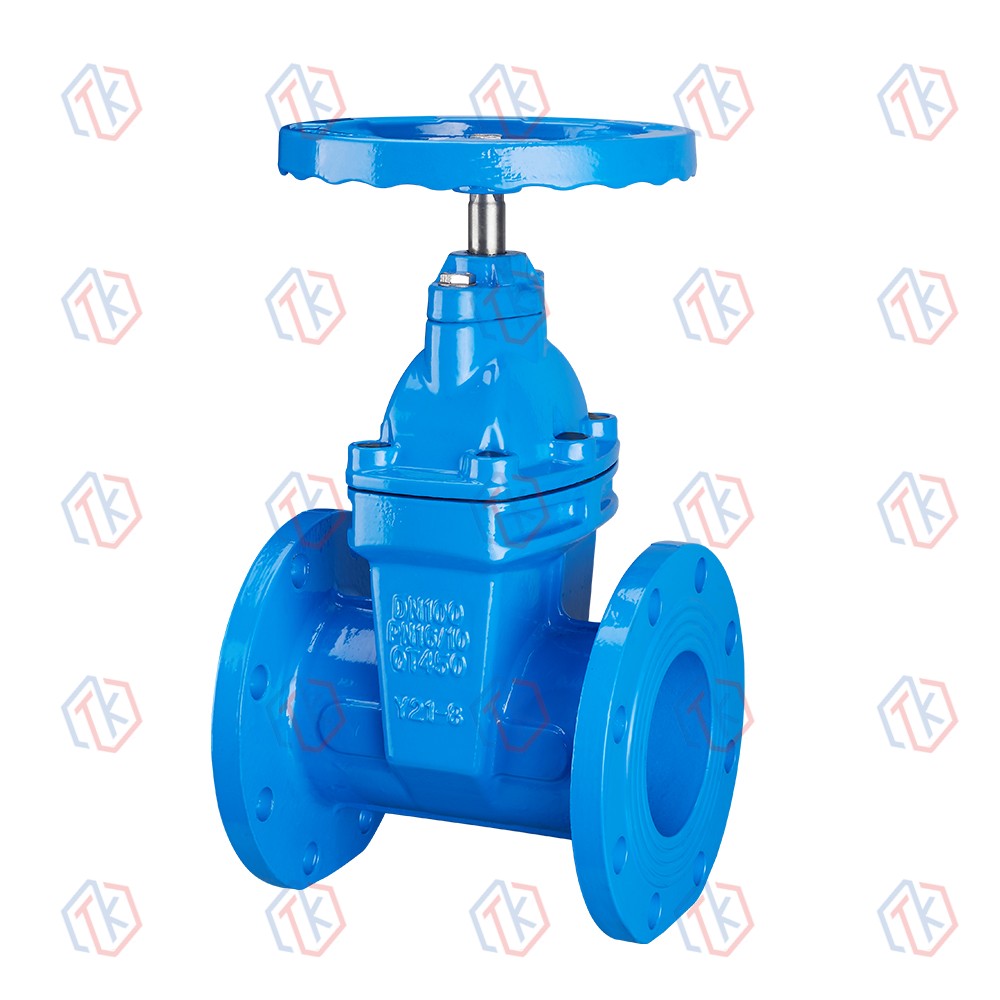

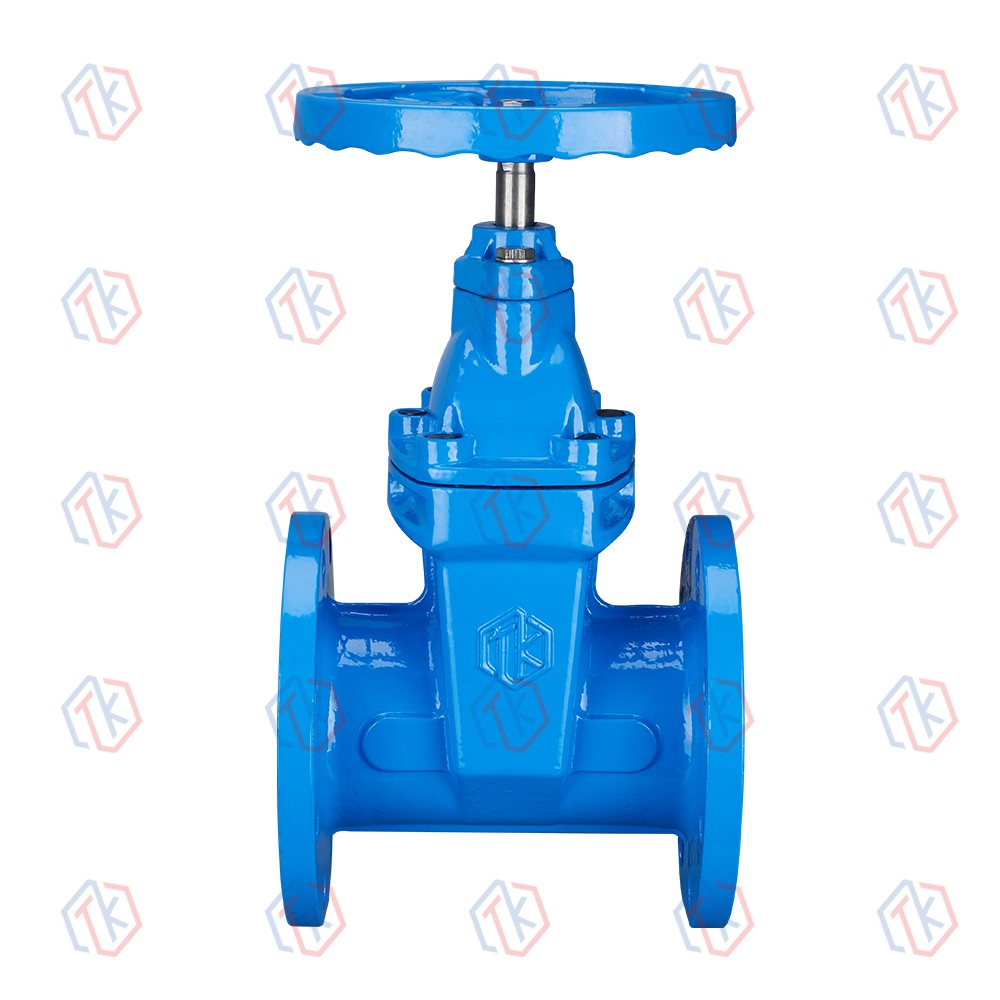

暗桿閘閥
產品應用
適用于生活用水、給排水系統、污水處理系統、化工流體輸送等系統。
典型應用行業有∶水廠及水源工程，環境保護，市政設施，電力及公用事業，建筑行業，鋼鐵、治金，造紙行業等。
產品特點
1、全通徑流道，閥門全開時閘板完全升離流道，流體阻力最小;
2、質流動方向不受限制;
3、全包膠閘板，閥板材質與介質零接觸，密封性能良好;
4、無毒防腐涂裝，閥門內外表面均采用無毒環氧靜電噴涂;
5、型式操作多樣，可用手輪、電動、氣動等裝置操作。

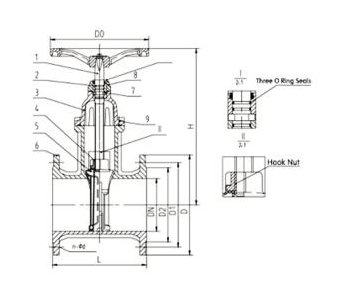

產品結構
主要外形尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
610 |
660 |
|
|
DO |
160 |
160 |
200 |
200 |
225 |
280 |
330 |
385 |
385 |
450 |
450 |
520 |
620 |
458 |
458 |
458 |
|
|
Non-Rising Stem |
?????? Hmax |
198 |
225 |
293 |
303 |
340 |
417 |
515 |
621 |
710 |
869 |
923 |
1169 |
1554 |
1856 |
2176 |
2598 |
|
350 |
406 |
520 |
568 |
640 |
755 |
960 |
1150 |
1300 |
1559 |
1704 |
1878 |
2176 |
2568 |
2895 |
3446 |
||
主要部分材料
|
NO. |
名稱 |
材質 |
連接標準 .GB12238 .BS 5155 .AWWA |
|
1 |
閥桿 |
SS |
|
|
2 |
O型圈 |
丁腈橡膠 |
|
|
3 |
閥蓋 |
球墨鑄鐵 |
|
|
4 |
閥桿螺母 |
銅合金 |
|
|
5 |
閘板 |
球墨鑄鐵包覆橡膠 |
|
|
6 |
閥體 |
球墨鑄鐵 |
|
|
7 |
環 |
銅合金 |
|
|
8 |
密封壓蓋 |
? ? ? ? ? ? ? ? ? ?銅合金/球墨鑄鐵 | |
|
9 |
支架 |
球墨鑄鐵 |
