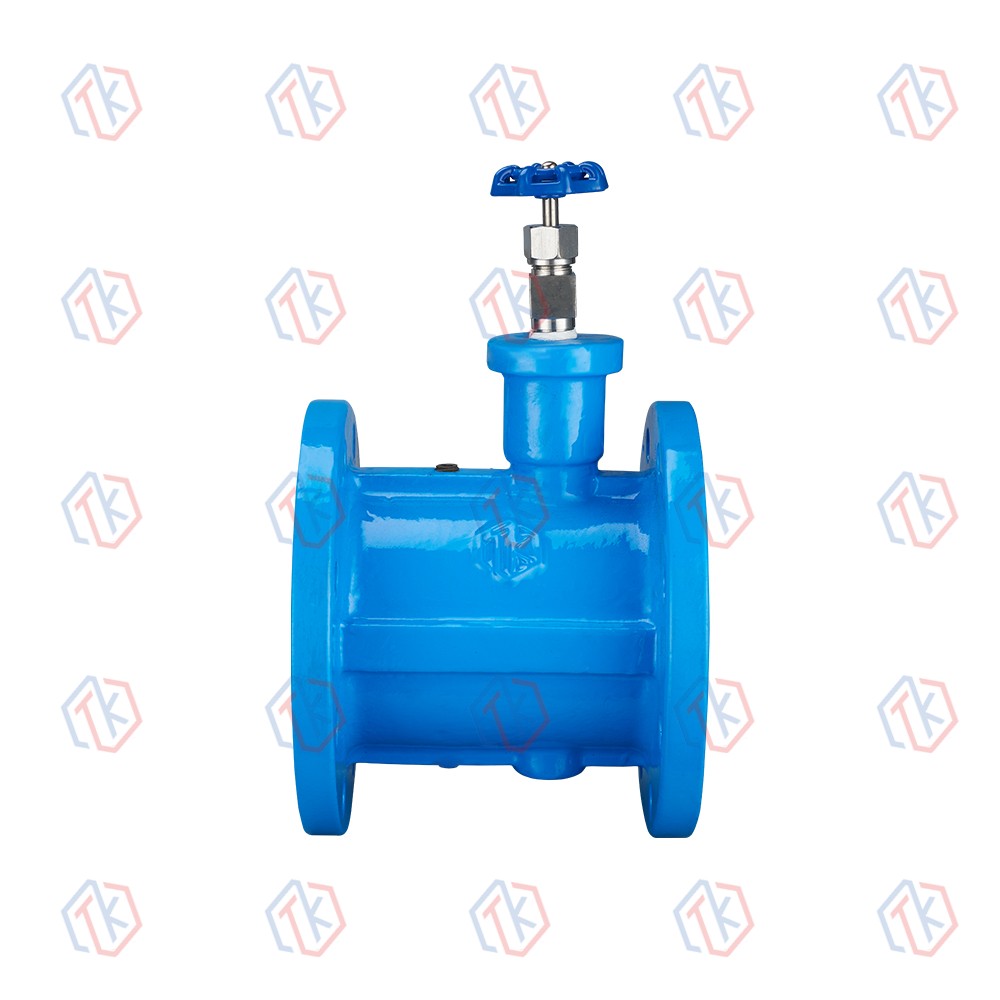

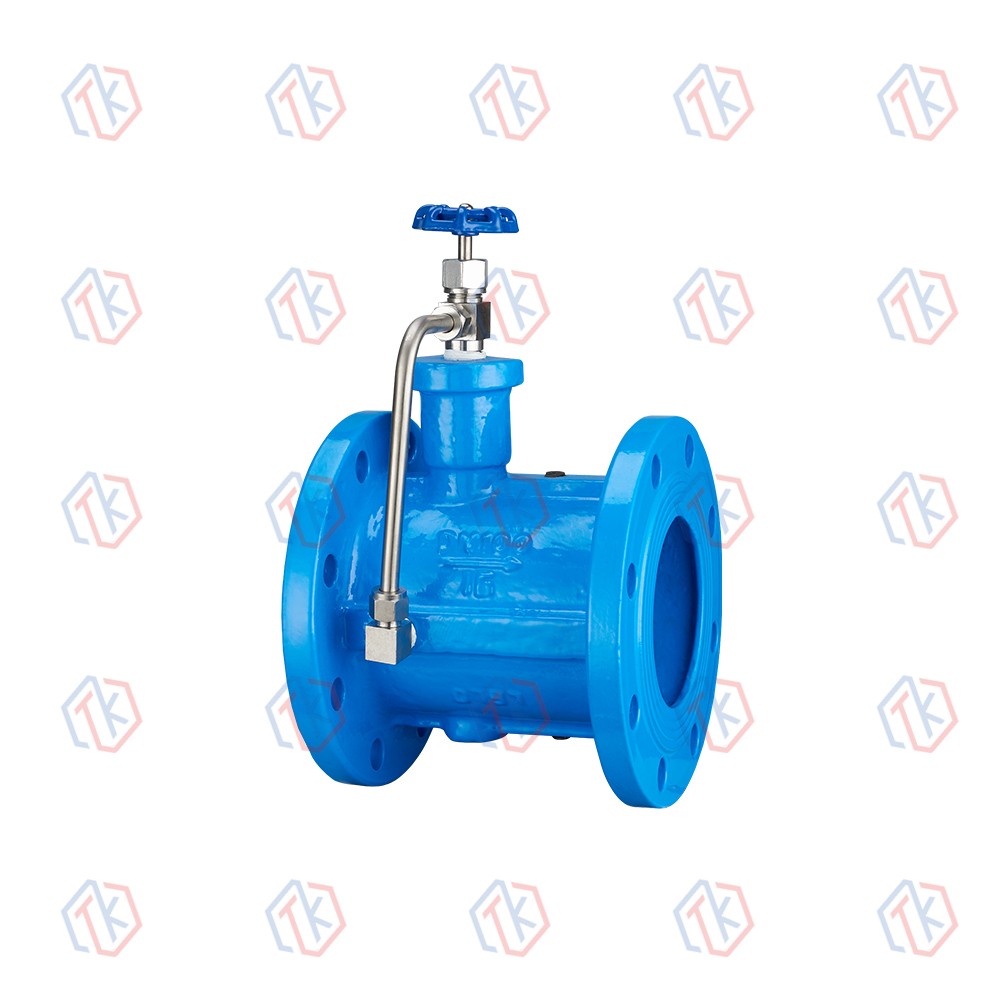

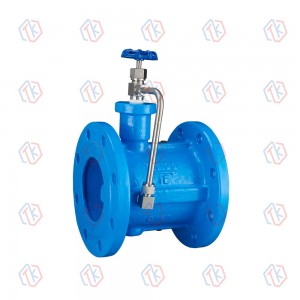

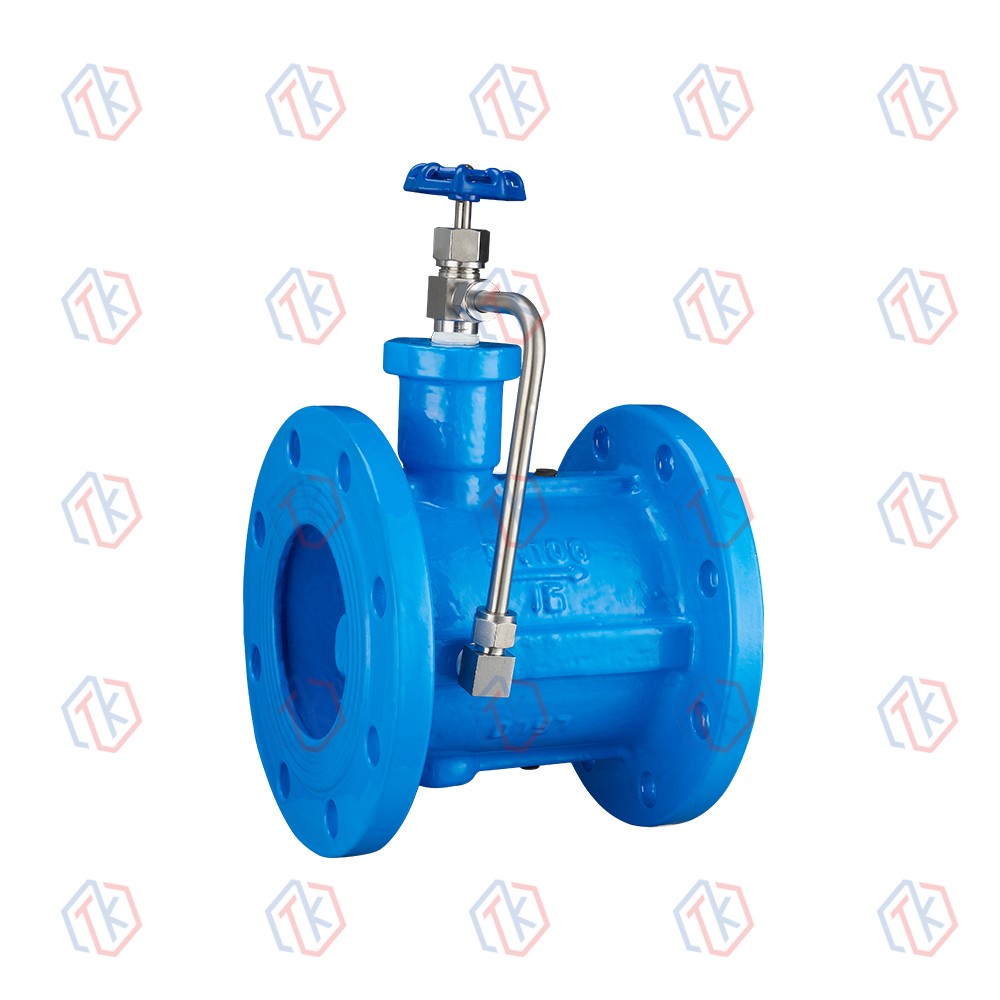

微阻緩閉蝶式止回閥HH49X
主要特點：
1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
2、緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破壞性水錘。
3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
4、橡膠緩沖，啟閉平穩，無震動，無噪音。
5、比老式止回閥流阻小，有明顯的節能效果。
主要技術參數：
| 型 號 | HH49X-10 | HH49X-16 | |
| 公稱壓力 | PN1.0MPa | PN1.6MPa | |
| 公稱通徑 | DN150～800mm | DN150～800mm | |
| 密封試驗壓力 | 1.1MPa | 1.76MPa | |
| 殼體試驗壓力 | 1.5MPa | 2.4MPa | |
| 主要零件材料 | 閥 體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 閥 瓣 | 鋁青銅 | 鋁青銅 | |
| 閥 桿 | 不銹鋼 | 不銹鋼 | |
| 彈 簧 | 不銹鋼 | 不銹鋼 | |
| 閥座密封面 | 橡膠 | 橡膠 | |
主要外形連接尺寸：
| 公稱通徑 (DN) |
主要尺寸 | 法蘭尺寸和螺栓規格 | |||
| 1.0MPa | |||||
| L | H1 | H2 | D1 | n-Φd | |
| 100 | 190 | 110 | 210 | 180 | 8-18 |
| 125 | 200 | 123 | 220 | 210 | 8-18 |
| 150 | 210 | 140 | 250 | 240 | 8-23 |
| 200 | 230 | 168 | 280 | 295 | 12-23 |
| 250 | 250 | 195 | 310 | 350 | 12-23 |
| 300 | 270 | 220 | 350 | 400 | 16-23 |
| 350 | 290 | 250 | 410 | 460 | 16-25 |
| 400 | 310 | 283 | 490 | 515 | 20-25 |
| 450 | 330 | 308 | 520 | 565 | 20-25 |
| 500 | 350 | 335 | 585 | 620 | 20-30 |
| 600 | 390 | 390 | 640 | 725 | 24-30 |
| 700 | 430 | 448 | 700 | 840 | 24-34 |
| 800 | 470 | 505 | 750 | 950 | 28-34 |
| 900 | 510 | 555 | 810 | 1050 | 28-34 |
| 1000 | 550 | 610 | 860 | 1160 | 28-34 |
| 1200 | 630 | 725 | 980 | 1380 | 32-41 |
HH49X微阻緩閉蝶式止回閥結構圖:
