法蘭(固定式)球閥
產品概覽
Q47型固定球閥與浮動球閥相比，它在工作時，球體前方的流體壓力全部傳遞給承力，不會使球體向閥座移動，所以閥座不會承受太大壓力大，所以固定球閥扭矩小，閥座變形小，密封性能穩定，使用壽命長，適用于高壓，大口徑。先進的彈簧預座組件具有自緊特性，實現上游密封.每個閥門有兩個閥座，可以在各個方向密封，因此安裝不受流量限制。是新一代高性能球閥，法蘭固定球閥適用于長管道和一般工業管道，其強度、安全性，在設計中特別考慮到抗惡劣環境，適用于各種腐蝕性和非腐蝕性介質。
法蘭固定球閥工作原理
法蘭固定球閥的球體由兩根與球體相連的固定軸固定和支撐。關閉時，在介質壓力的作用下，球體不會產生位移，通常與上軸上的球體相連，下軸軸上裝有滾動軸承，或滑動軸承。減少啟閉時軸頸的摩擦。減小操作扭矩。此固定球閥適用于大口徑球閥。Q47硬密封固定球閥球。采用上下兩個閥桿固定。工作時，流體壓力不會使球體向閥座移動，閥座不會承受太大的壓力和變形。閥桿部分裝有自潤滑軸承以減少摩擦，并且開關力矩小。兩個閥座都由彈簧預加載。密封采用聚四氟乙烯鑲嵌在鋼制支架上，鋼圈背面裝有彈簧，保證閥座緊貼球體。當閥腔內壓力異常升高，超過彈簧頂升力時，閥座從球體上退出，達到自動泄壓的效果，受壓后閥座自動復位。先進的結構使固定式球閥的密封性能穩定、省力、使用壽命長。非常適用于長輸管道和一般管道。
產品結構

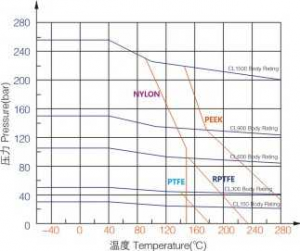

主要零件材料
|
材料名 |
閥體 |
閥蓋 |
球體 |
閥桿 |
閥座 |
彈簧 |
???? 填料 |
|
碳鋼 |
A216?WCB |
A216?WCB |
A182 F304/F316 |
A276 304/316 |
PTFE /Ni55/STL |
Inconel X-750 /17-7PH |
PTFE / RPTFE /Flexible graphite |
|
不銹鋼 CF8 |
A351 CF8 |
A351 CF8 |
A182 F304 |
A276 304 |
|||
|
不銹鋼 CF8M |
A351 CF8M |
A351 CF8M |
A182 F316 |
A276 316 |
|||
|
鈦 |
ZTA1/ZTA2/ZTA10 |
ZTA1/ZTA2/ZTA10 |
TA1/TA2/TA1O/TC4 |
TA1/TA2/TA10/TC4 |
|||
|
低溫鋼 |
A352 LCB |
A352 LCB |
A182 F304 |
A182 F304 |
|||
| ? 鉻鉬鋼 |
A217 WC6/WC9 |
A217 WC6/WC9 |
A182-F5 |
A564 630 |
主要外形尺寸和連接尺寸
(GB)：?PN16
|
DN |
L |
D |
D1 |
D2 |
B |
F |
N-ΦD |
|
80 |
203 |
200 |
160 |
138 |
20 |
2 |
8-Φ18 |
|
100 |
229 |
220 |
180 |
158 |
20 |
2 |
8-Φ18 |
|
125 |
356 |
250 |
210 |
188 |
22 |
2 |
8-Φ18 |
|
150 |
394 |
285 |
240 |
212 |
22 |
2 |
8-Φ22 |
|
200 |
457 |
340 |
295 |
268 |
24 |
2 |
12-Φ22 |
|
250 |
533 |
405 |
355 |
320 |
26 |
2 |
12-Φ26 |
|
300 |
610 |
460 |
410 |
378 |
28 |
2 |
12-Φ26 |
|
350 |
686 |
520 |
470 |
428 |
30 |
2 |
16-Φ26 |
|
400 |
762 |
580 |
525 |
490 |
32 |
2 |
16-Φ30 |
|
450 |
864 |
640 |
585 |
550 |
40 |
2 |
20-Φ30 |
|
500 |
914 |
715 |
650 |
610 |
44 |
2 |
20-Φ33 |
|
600 |
1067 |
840 |
770 |
725 |
54 |
2 |
20-Φ36 |
|
700 |
1245 |
910 |
840 |
795 |
42 |
2 |
24-Φ36 |
|
800 |
1372 |
1025 |
950 |
900 |
42 |
2 |
24-Φ39 |
|
900 |
1524 |
1125 |
1050 |
1000 |
44 |
2 |
28-Φ39 |
|
1000 |
1900 |
1255 |
1170 |
1115 |
46 |
2 |
28-Φ42 |
(GB)：?PN25
|
DN |
L |
D |
D1 |
D2 |
B |
F |
N-ΦD |
|
80 |
203 |
200 |
160 |
138 |
24 |
2 |
8-Φ18 |
|
100 |
229 |
235 |
190 |
158 |
24 |
2 |
8-Φ22 |
|
125 |
356 |
270 |
220 |
188 |
26 |
2 |
8-Φ26 |
|
150 |
394 |
300 |
250 |
218 |
28 |
2 |
8-Φ26 |
|
200 |
457 |
360 |
310 |
278 |
30 |
2 |
12-Φ26 |
|
250 |
533 |
425 |
370 |
335 |
32 |
2 |
12-Φ30 |
|
300 |
610 |
485 |
430 |
395 |
34 |
2 |
16-Φ30 |
|
350 |
686 |
555 |
490 |
450 |
38 |
2 |
16-Φ33 |
|
400 |
762 |
620 |
550 |
505 |
40 |
2 |
16-Φ36 |
|
450 |
864 |
670 |
600 |
555 |
46 |
2 |
20-Φ36 |
|
500 |
914 |
730 |
660 |
615 |
48 |
2 |
20-Φ36 |
|
600 |
1067 |
845 |
770 |
720 |
58 |
2 |
20-Φ39 |
|
700 |
1245 |
960 |
875 |
820 |
50 |
2 |
24-Φ42 |
|
800 |
1372 |
1085 |
990 |
930 |
54 |
2 |
24-Φ48 |
|
900 |
1524 |
1185 |
1090 |
1030 |
58 |
2 |
28-Φ48 |
|
1000 |
1900 |
1320 |
1210 |
1140 |
62 |
2 |
28-Φ55 |
(GB): PN40
|
DN |
L |
D |
D1 |
D2 |
B |
F |
N-ΦD |
|
80 |
283 |
200 |
160 |
138 |
24 |
2 |
8-Φ18 |
|
100 |
305 |
235 |
190 |
162 |
24 |
2 |
8-Φ22 |
|
125 |
381 |
270 |
220 |
188 |
26 |
2 |
8-Φ26 |
|
150 |
403 |
300 |
250 |
218 |
28 |
2 |
8-Φ26 |
|
200 |
502 |
375 |
320 |
285 |
34 |
2 |
12-Φ30 |
|
250 |
568 |
450 |
385 |
345 |
38 |
2 |
12-Φ33 |
|
300 |
648 |
515 |
450 |
410 |
42 |
2 |
16-Φ33 |
|
350 |
762 |
580 |
510 |
465 |
46 |
2 |
16-Φ36 |
|
400 |
838 |
660 |
585 |
535 |
50 |
2 |
16-Φ39 |
|
450 |
914 |
685 |
610 |
560 |
57 |
2 |
20-Φ39 |
|
500 |
991 |
755 |
670 |
615 |
57 |
2 |
20-Φ42 |
|
600 |
1143 |
890 |
795 |
735 |
72 |
2 |
20-Φ48 |
(GB): PN63
|
DN |
L |
D |
D1 |
D2 |
B |
F |
N-ΦD |
|
80 |
356 |
215 |
170 |
138 |
28 |
2 |
8-Φ22 |
|
100 |
406 |
250 |
200 |
162 |
30 |
2 |
8-Φ26 |
|
125 |
432 |
295 |
240 |
188 |
34 |
2 |
8-Φ30 |
|
150 |
495 |
345 |
280 |
218 |
36 |
2 |
8-Φ33 |
|
200 |
597 |
415 |
345 |
285 |
42 |
2 |
12-Φ36 |
|
250 |
673 |
470 |
400 |
345 |
46 |
2 |
12-Φ36 |
|
300 |
762 |
530 |
460 |
410 |
52 |
2 |
16-Φ36 |
|
350 |
826 |
600 |
525 |
465 |
56 |
2 |
16-Φ39 |
|
400 |
902 |
670 |
585 |
535 |
60 |
2 |
16-Φ42 |
(GB)：?PN100
|
DN |
L |
D |
D1 |
D2 |
B |
F |
N-ΦD |
|
80 |
356 |
230 |
180 |
138 |
36 |
2 |
8-Φ26 |
|
100 |
432 |
265 |
210 |
162 |
40 |
2 |
8-Φ30 |
|
125 |
508 |
315 |
250 |
188 |
40 |
2 |
8-Φ33 |
|
150 |
559 |
355 |
290 |
218 |
44 |
2 |
12-Φ33 |
|
200 |
660 |
430 |
360 |
285 |
52 |
2 |
12-Φ36 |
|
250 |
787 |
505 |
430 |
345 |
60 |
2 |
12-Φ39 |
|
300 |
838 |
585 |
500 |
410 |
68 |
2 |
16-Φ42 |
|
350 |
889 |
655 |
560 |
465 |
74 |
2 |
16-Φ48 |
|
400 |
991 |
715 |
620 |
535 |
78 |
2 |
16-Φ48 |
(GB)：?PN160
|
DN |
L |
D |
D1 |
D2 |
B |
F |
N-ΦD |
|
80 |
381 |
230 |
180 |
138 |
36 |
2 |
8-Φ26 |
|
100 |
457 |
265 |
210 |
162 |
40 |
2 |
8-Φ30 |
|
125 |
559 |
315 |
250 |
188 |
44 |
2 |
8-Φ33 |
|
150 |
610 |
355 |
290 |
218 |
50 |
2 |
12-Φ33 |
|
200 |
737 |
430 |
360 |
285 |
60 |
2 |
12-Φ36 |
|
250 |
838 |
515 |
430 |
345 |
68 |
2 |
12-Φ42 |
|
300 |
965 |
585 |
500 |
410 |
78 |
2 |
16-Φ42 |
相關產品
-

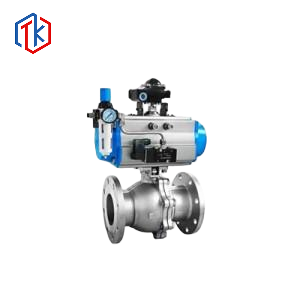

氣動法蘭球閥
產品結構 主要零件材料 材料名稱 Q61141F-(16-64)C Q61141F-(16-64)P Q61141F-(16-64)R 閥體 WCB ZG1Cr18Ni9Ti CF8 ZG1Cd8Ni12Mo2Ti CF8M 閥蓋 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 球體 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 閥桿 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 密封圈 聚四氟乙烯(PTFE) 填料 聚四氟乙烯(PTFE) 主要外形尺寸 PN16 DN L D D D1 D2 C F N-?B A B C D G 單作用 雙作用 ...
-
美標浮動式法蘭球閥
產品概覽 手動法蘭球閥主要用于切斷或接通介質，也可用于流體調節和控制。與其他閥門相比，球閥具有以下優點： 1、流體阻力小，球閥所有閥門中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。 2、開關快捷方便，只要閥桿旋轉90°，球閥就會完成全開或全關動作，輕松實現快速啟閉。 3、密封性能好。球閥座密封圈一般采用聚四氟乙烯等彈性材料制成，易于保證密封，球閥的密封力隨介質壓力的增加而增大。 4、閥桿密封可靠。球閥啟閉時，閥桿只轉動，因此閥桿的填料密封不易被破壞，閥門反向密封的密封力閥桿隨介質壓力的增加而...
-

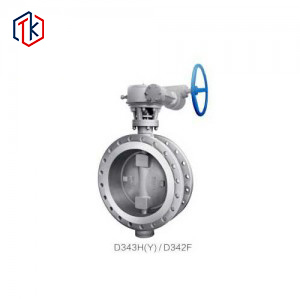

國標法蘭、對夾蝶閥(金屬密封、四氟密封)
